测绘紧固件：十字测绘钉产品介绍

产品概述

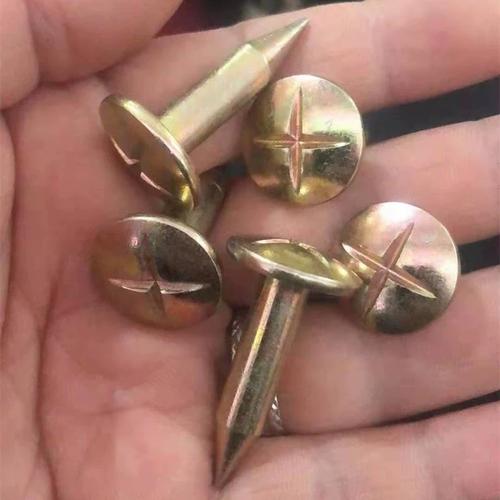

十字测绘钉，又称十字测钉、沉降观测钉、控制点钉，是一种专用于工程测量领域的金属标记固件。其核心特征在于钉帽表面冲压有十字形凹槽，作为测量仪器（如水准仪、全站仪）十字丝对准的基准标记，广泛应用于建筑沉降观测、高程控制点布设、道路桥梁监测等场景。

十字测绘钉具有结构简单、定位精准、耐候性强等特点，是工程测量中不可或缺的基础配件。

产品结构

十字测绘钉由三个结构部分组成：

1. 钉帽
1.1 扁平圆形，直径通常为 15mm - 25mm
1.2 表面冲压有十字形凹槽，用于测量仪器对准
1.3 十字槽深度均匀，确保长期使用后仍清晰可辨

2. 钉身
2.1 圆柱形直杆，直径通常为 6mm - 10mm
2.2 表面光滑，部分产品经镀锌/镀铬处理，增强防锈能力
2.3 长度根据规格不同，从 30mm 到 100mm 不等

3. 钉尖
3.1 尖锐锥形末端，便于钉入墙体、地面等载体
3.2 锥度设计合理，既保证顺利打入，又确保锚固牢固

产品规格

十字测绘钉提供多种规格，以满足不同工程场景的需求：

注：产品尺寸为手工测量，因生产批次不同会有所误差，具体以实物为准，均在标准范围内。

材质类型

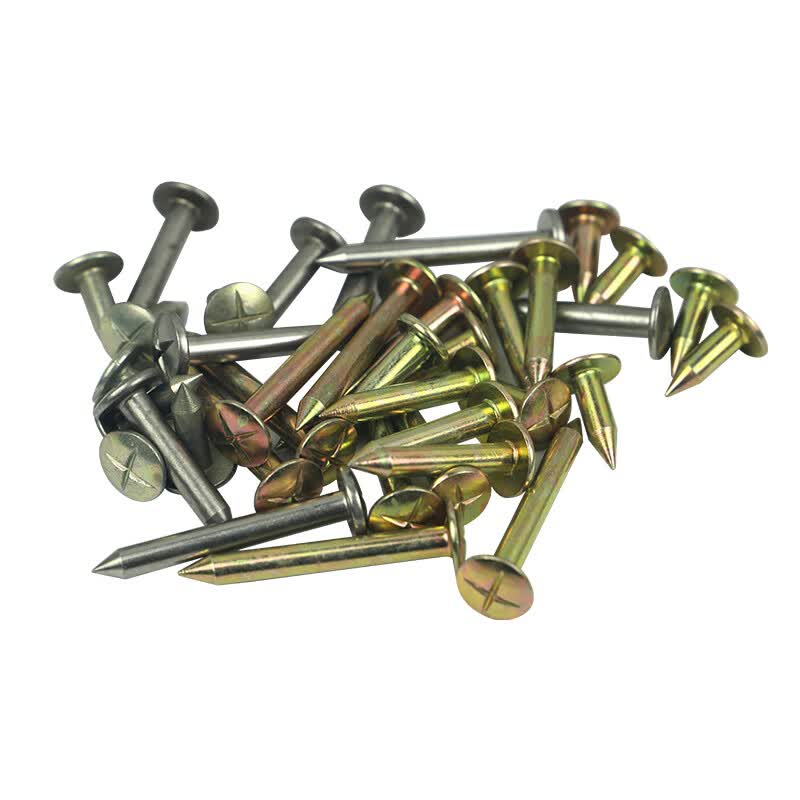

十字测绘钉根据使用环境和耐久性要求，主要分为以下两种材质：

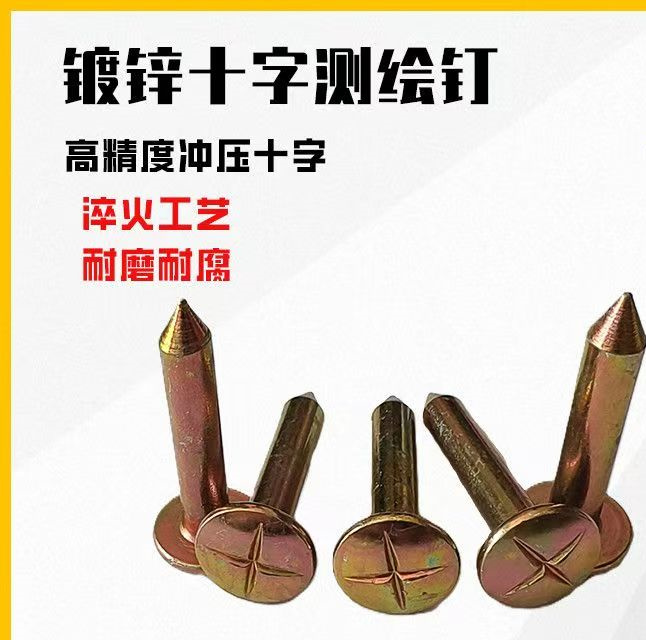

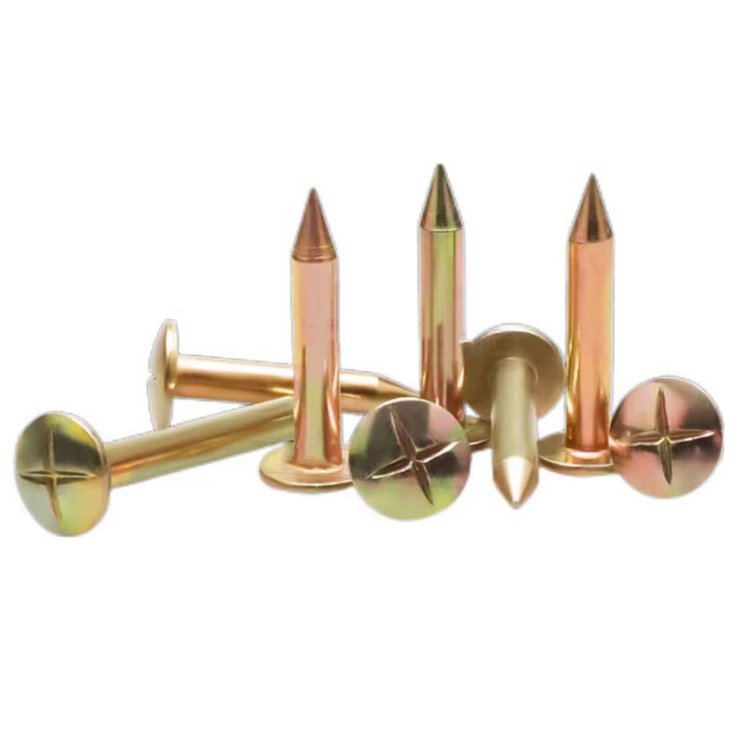

1. 镀锌材质
1.1 表面经镀彩锌（黄锌）处理，呈现暖金色金属光泽
1.2 具有良好的防锈耐腐蚀性能，适用于一般户外环境
1.3 性价比高，是工程中最常用的类型

2. 不锈钢材质
2.1 采用 304/316 不锈钢制造，呈银灰色哑光质感
2.2 耐腐蚀性极佳，适用于潮湿、酸碱环境及长期埋设
2.3 使用寿命长，适合重要永久性监测点

生产工艺

十字测绘钉的生产遵循严格的工艺标准，确保产品精度和耐用性：

1. 选材下料 — 选用优质钢材，按规格裁切为预定长度

2. 冷镦成型 — 通过冷镦工艺一次成型钉帽与钉身，保证结构强度

3. 十字冲压 — 在钉帽表面高精度冲压十字凹槽，槽深均匀、边缘清晰

4. 热处理（淬火） — 经淬火工艺处理，提升产品硬度和耐磨性

5. 表面处理 — 镀锌或钝化处理，增强防腐蚀能力

6. 质量检验 — 逐批检测尺寸精度、十字槽清晰度、表面质量

应用场景

十字测绘钉在以下工程领域有广泛应用：

1. 建筑沉降观测微信搜索公众号：佑工紧固件紧固件知识全知道
1.1 埋设于建筑物四角、转角及荷载变化处
1.2 定期测量高程变化，监测建筑结构沉降情况

2. 桥梁与隧道监测
2.1 布设于桥墩、桥台、隧道拱顶等关键部位
2.2 长期跟踪结构变形，保障运营安全

3. 道路与路基工程
3.1 沿线路布设高程控制点
3.2 监测路基填筑过程中的沉降变化

4. 工业设备安装
4.1 作为设备基础的水平基准点
4.2 辅助大型设备安装调平

5. 地质灾害监测
5.1 布设于滑坡体、边坡等危险区域
5.2 监测地表位移和沉降趋势微信搜索公众号：佑工紧固件

产品优势

1. 定位精准 — 十字槽标识清晰，测量仪器对准快捷，提高作业效率

2. 坚固耐用 — 淬火工艺处理，硬度高、耐磨性强，可承受反复锤击

3. 耐候性强 — 镀锌/不锈钢材质，适应户外各种气候条件，长期使用不生锈

4. 规格齐全 — 多种长度和直径可选，满足不同工程场景需求

5. 安装便捷 — 可直接锤击埋设，也可配合膨胀套管安装，施工简单

6. 经济实用 — 成本低廉，性价比高，是工程测量中消耗量最大的配件之一

安装说明

1. 定位标记 — 在待安装位置做好标记，确保点位准确

2. 钻孔准备 — 根据钉身直径，使用对应规格的钻头钻孔（混凝土基体需使用冲击钻）

3. 埋设固定 — 将十字测绘钉对准孔位，用锤击入至钉帽紧贴基体表面

4. 清理检查 — 清除钉帽表面的杂物，检查十字槽是否清晰完整

5. 初始测量 — 安装完成后进行首次高程测量，记录初始数据

—— 专业工程测量配件，为工程质量安全保驾护航 ——
