方头螺栓在标志牌工程中的安装与应用

基于方头螺栓尺寸规格数据的技术分析报告

2026年6月

一、引言

方头螺栓作为一种重要的紧固件，在交通标志牌、市政标识牌、广告牌等工程中扮演着不可替代的角色。其独特的方形头部设计使其在标志牌滑动槽中能够有效防止转动，确保安装牢固可靠。本报告结合现有方头螺栓尺寸规格数据，系统阐述方头螺栓在标志牌工程中的选型依据、安装工艺及应用要点。

二、方头螺栓在标志牌工程中的核心作用

2.1 结构连接功能

方头螺栓是标志牌与支撑结构之间的关键连接件，主要承担以下功能：

1. 将标志牌面板固定在滑动铝槽中，确保版面平整稳固
1.1 方头嵌入铝槽后，方形头部与槽壁紧密贴合，防止螺栓在紧固过程中发生旋转
1.2 配合抱箍将标志牌整体固定于立柱或灯杆上

2. 传递风荷载、自重等外力至支撑结构 微信搜索公众号：佑工紧固件 紧固件知识全知道

3. 便于安装过程中的位置调整与后期维护更换

2.2 防转动特性优势

方头螺栓区别于普通六角螺栓的核心优势在于其防转动性能。标志牌背部的滑动铝槽为矩形截面，方头螺栓的方形头部恰好嵌入其中，当拧紧螺母时，螺栓头部被槽壁约束而无法旋转，这一特性使得单侧操作即可完成紧固，大幅提升安装效率。

三、方头螺栓的规格选型分析

3.1 规格分布概况

根据现有规格数据，方头螺栓的直径覆盖 6mm 至 20mm，长度覆盖 16mm 至 150mm，按直径分布情况如下：

3.2 标志牌工程常用规格

结合行业实践，标志牌工程中常用的方头螺栓规格主要集中在 M12、M14、M16、M18 四个系列：

1. M12 系列：适用于中小型标志牌，如限速标志、禁令标志等，常用长度为 40mm ~ 70mm

2. M14 系列：适用于中型标志牌，如指路标志、旅游区标志等，常用长度为 25mm ~ 80mm

3. M16 系列：适用于大型标志牌及高速公路标志，常用长度为 45mm ~ 100mm 微信搜索公众号：佑工紧固件  紧固件知识全知道

4. M18 系列：适用于特大型标志牌及门架式标志，常用长度为 40mm ~ 100mm

3.3 头部尺寸与铝槽匹配

方头螺栓的头部对边宽度和厚度需与滑动铝槽的槽型尺寸严格匹配。常见匹配关系如下：

四、表面处理工艺与防腐选型

4.1 各表面处理工艺对比

4.2 标志牌工程选型建议

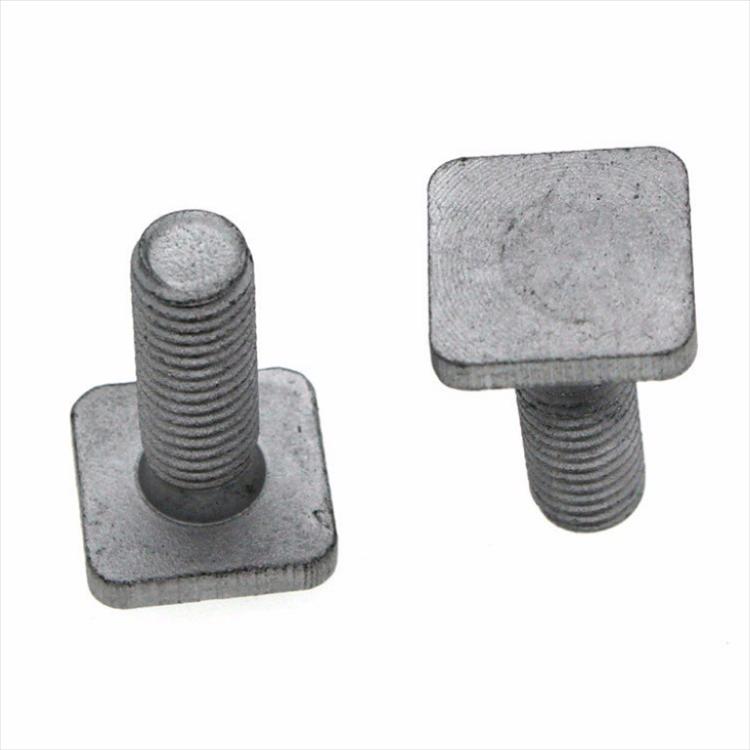

1. 高速公路标志牌：优先选用热镀锌方头螺栓，镀锌层平均厚度不低于 85μm，可满足 15 ~ 20 年使用寿命要求

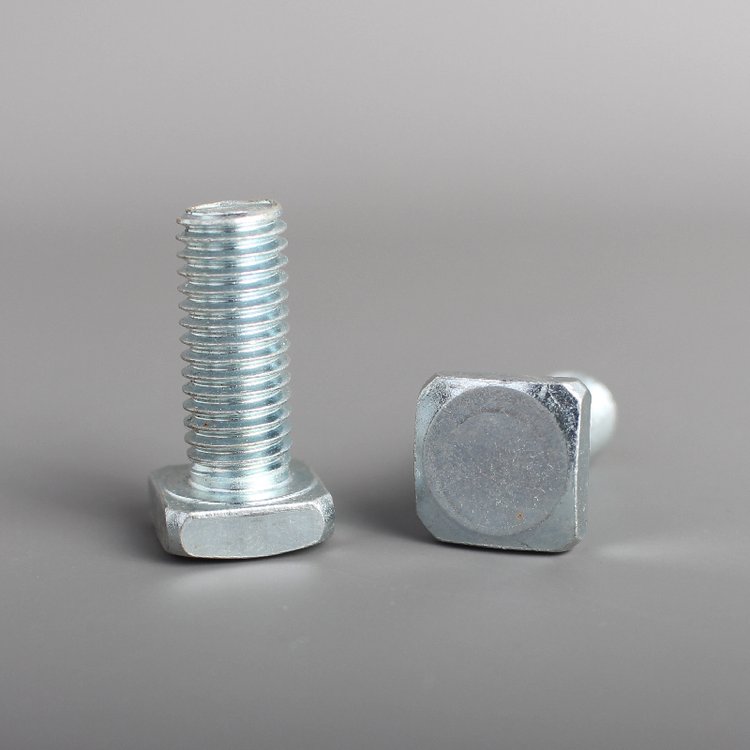

2. 城市道路标志牌：选用电镀锌方头螺栓即可满足使用要求，经济性更优

3. 沿海及高腐蚀地区：必须采用热镀锌处理，必要时可增加非电解锌片涂层（符合 GB/T 5267.2 标准）

4. 室内标识牌：可采用本色或调制发黑处理，兼顾美观与成本

五、方头螺栓的安装工艺

5.1 安装前准备

1. 根据设计图纸核对螺栓规格、数量及表面处理方式

2. 检查螺栓螺纹是否完好，有无锈蚀、损伤等缺陷

3. 准备安装工具：扭矩扳手、套筒扳手、水平尺、测量工具等

4. 标志牌面板与滑动铝槽的预组装

5.2 标志板与铝槽组装

1. 将滑动铝槽按设计间距（通常 ≤ 500mm）通过铆钉固定在标志牌背面
1.1 铆钉规格通常为 Φ4 × 12mm 或 Φ5 × 12mm
1.2 铆接边距 ≥ 15mm，单面不少于 2 排

2. 将方头螺栓从铝槽端部滑入，调整至设计位置

3. 螺栓头部嵌入铝槽后，方形结构自动防转

5.3 标志牌安装固定

1. 立柱安装就位并校正垂直度后，将组装好的标志牌吊装至安装位置

2. 方头螺栓穿过标志牌与抱箍的连接孔，套入平垫圈和弹簧垫圈

3. 拧紧螺母，紧固力矩按设计要求执行，常用力矩值如下：
3.1 M12 螺栓：60 ~ 80 N·m
3.2 M16 螺栓：100 ~ 150 N·m
3.3 M18 螺栓：150 ~ 200 N·m

4. 采用"十字对称"方式分初拧、复拧、终拧三步完成紧固

5. 安装完成后进行板面平整度调整和安装角度校正

5.4 质量验收标准

1. 标志牌安装牢固，无松动、晃动现象

2. 螺栓紧固力矩符合设计要求，抽检合格率 100%

3. 螺栓外露丝扣不少于 2 扣

4. 标志牌板面平整，垂直度偏差 ≤ H/1000 且 ≤ 15mm

5. 镀锌层无破损，如有损伤需做防腐修补

六、典型应用场景

6.1 高速公路标志牌

高速公路标志牌是方头螺栓用量最大的应用场景。单块大型指路标志通常需要 8 ~ 16 套方头螺栓配合抱箍固定。常用规格为 M16 × 50 ~ 80mm 热镀锌方头螺栓，头部对边宽度 24mm，厚度 10mm。螺栓通过铝滑槽与标志板连接，再通过抱箍固定在立柱或门架上。

6.2 城市道路指示牌

城市道路指示牌规格相对较小，常用 M12 × 40 ~ 60mm 电镀锌方头螺栓，头部对边宽度 18mm，厚度 6mm。安装方式与高速公路标志类似，但抱箍规格相应减小。

6.3 停车场及小区标识牌

此类标识牌载荷较小，常用 M8 ~ M10 方头螺栓，电镀锌处理即可满足使用要求。安装时需注意与标识牌铝槽的匹配性。

6.4 电力及安全标志牌

电力行业标志牌对防腐要求较高，通常采用热镀锌方头螺栓。常用规格为 M14 × 40 ~ 80mm，头部对边宽度 22mm，厚度 8mm。

七、质量控制与注意事项

7.1 材料质量控制

1. 方头螺栓应符合 GB/T 8-2021《方头螺栓 C 级》标准要求

2. 进场时需提供出厂合格证及材质证明书

3. 热镀锌螺栓需提供镀锌层质量证明书，镀锌层平均厚度 ≥ 85μm

4. 螺纹应完整、光滑，无碰伤、毛刺等缺陷

7.2 安装过程控制

1. 螺栓安装前应清除铝槽内杂物，确保螺栓顺畅滑入

2. 紧固力矩应使用扭矩扳手控制，严禁凭经验操作

3. 同一连接节点的螺栓应分次对称紧固，避免偏载

4. 安装完成后应及时清理螺栓表面污渍

7.3 后期维护

1. 定期检查螺栓紧固状态，尤其在强风天气后

2. 发现松动应及时复紧，缺失应及时补装

3. 镀锌层破损处应做防腐修补处理

4. 建议每半年进行一次全面巡检

八、结语

方头螺栓作为标志牌工程中的关键紧固件，其选型是否合理、安装是否规范直接影响标志牌的使用寿命和安全性能。从本报告所依据的规格数据来看，电镀锌方头螺栓在数量上占据主导地位（占比 57.0%），反映了当前标志牌工程中以电镀锌为主要防腐手段的行业现状。对于高速公路、沿海地区等高要求场景，热镀锌方头螺栓仍是不可替代的选择。

在实际工程中，应根据标志牌的类型、尺寸、安装位置及环境条件，合理选择方头螺栓的直径、长度及表面处理工艺，并严格按照施工规范进行安装，以确保标志牌工程的施工质量和长期使用安全。
